無縫鋼管尺寸對照_無縫鋼管尺寸對照表

最近有些日子沒和大家見面了，今天我想和大家聊一聊“無縫鋼管尺寸對照”的話題。你對這個領域還比較陌生，這篇文章就是為你而寫的，讓一起來探索其中的奧秘吧。

文章目錄列表:

1.無縫鋼管型號規格表？
2.國標無縫鋼管尺寸對照表
3.無縫鋼管管徑尺寸有多大？
4.無縫鋼管規格表
5.無縫鋼管公稱直徑與外徑對照表？

無縫鋼管型號規格表？

如下圖。注：計算常用型材理論重量計算公式：m=F×L×ρ

m—質量?Kg?；F—斷面積m2/m?；L—長度m?；?ρ—密度?*Kg/m3

☆其中：F斷面積計算：

1、方鋼? F= a2?

2、鋼管 F=3.1416×＄（D-＄） D—直徑＄—厚度

3、鋼板、扁鋼 F= a×＄a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

尼龍：1.04～1.15*103

擴展資料：

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：

a、按化學成分和機械性能供應；

b、按機械性能供應；

c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

國標無縫鋼管尺寸對照表

不銹鋼管規格：

1、按GB14975-94《不銹鋼無縫鋼管》規定，鋼管一般來說長度(不定尺)熱軋鋼管1.5～10m，熱擠壓鋼管等于和大于1m。冷拔(軋)鋼管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

2、熱軋(熱擠壓)無縫鋼管的直徑54～480mm共45種；壁厚4.5～45mm共36種。冷拔(軋)鋼管的直徑6～200mm共65種；壁厚0.5～21mm共39種。

3、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，深度不大于0.5mm；冷拔(軋)鋼管不大于公稱壁厚的4%，深度不大于0.3mm。

無縫鋼管的種類

1、無縫鋼管按生產不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。

2、按外形分類有圓形管、異形管之分。異形管除方形管和矩形管外，還有橢圓管、半圓管、三角形管、六角形管、凸字形管、梅花形管等。

3、按材質的不同，分為普通碳素結構管、低合金結構管、優質碳素結構管、合金結構管、不銹管等。

4、按專門用途分，有鍋爐管、地質管、石油管等。

無縫鋼管管徑尺寸有多大？

鋼管尺寸標準:我國國家標準推薦公稱直徑為8、10、12、16、20、40mm的螺旋鋼管系列。

鋼管按其截面形狀分為圓形、方形、矩形和異形鋼管；按材質分為碳素結構鋼管、低合金結構鋼管、合金鋼管、復合鋼管。按用途分為管道用鋼管、工程結構用鋼管、熱力設備用鋼管、石油化工用鋼管、機械制造用鋼管、地質鉆探用鋼管和高壓設備用鋼管。按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分為熱軋和冷軋。

擴展信息:

鋼管的要素有:

1.偏差

在生產過程中，由于實際尺寸很難達到標稱尺寸的要求，即往往大于或小于標稱尺寸，標準規定實際尺寸與標稱尺寸存在差異。正差稱為正偏差，負差稱為負偏差。

2.交貨長度

交貨長度也稱為用戶要求的長度或合同長度。一般長度(也稱非定長):任何在標準規定的長度范圍內，沒有定長要求的長度稱為一般長度。

3.橢圓率

圓形鋼管的橫截面存在外徑不等的現象，即存在不相互垂直的和最小外徑，和最小外徑之差為橢圓度(或圓度)。為了控制橢圓度，一些鋼管標準規定了橢圓度的允許指標，一般不超過外徑公差的80%。

無縫鋼管規格表

無縫鋼管管徑尺寸大全如下：

1、按GB1497594《不銹鋼無縫鋼管》規定，鋼管一般來說長度熱軋鋼管1、5至10m，熱擠壓鋼管等于和大于1m。冷拔軋鋼管壁厚0、5至1mm者，1、0至7m；壁厚大于1mm者，1、5～8m。

2、熱軋熱擠壓無縫鋼管的直徑54至480mm共45種；壁厚4、5至45mm共36種。冷拔鋼管的直徑6至200mm共65種；壁厚0、5至21mm共39種。

3、直道允許深度。熱軋、熱擠壓鋼管、直徑小于和等于140mm的不大于公稱壁厚的5%，深度不大于0、5mm；冷拔鋼管不大于公稱壁厚的4%，深度不大于0、3mm。

冷軋管的優點

冷軋無縫鋼管的主要優點是斷面減縮率大，特別是減壁能力強。對碳鋼一次軋制的斷面減縮率可達80%至83%，合金鋼可達72%至75%。其主要缺點是工具更換困難。冷軋法除了直接用于生產一部分精度較高的冷軋管以外，往往與冷拔法聯合使用，為冷拔開坯。

這樣既能充分發揮冷軋的減壁能力，又能巧妙地利用冷拔工具易于更換的優點，有利于提高生產率、擴大產品生產范圍和提高鋼管表面質量。

無縫鋼管公稱直徑與外徑對照表？

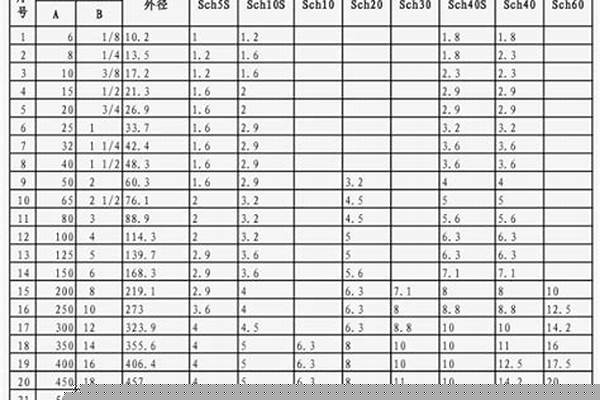

無縫鋼管規格表如下圖所示：

無縫鋼管是一種周邊沒有接縫的長條鋼材，并具有中空截面，大量用作輸送流體的管道，與實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材，廣泛用于制造結構件和機械零件。

從口徑看，<φ76的，占35%，<φ159-650的，占25%。從品種看，一般用途管190萬噸，占54%；石油管76萬噸，占5.7%；液壓支柱、精密管15萬噸，占4.3%；不銹管、軸承管、汽車管共5萬噸，占1.4%。

無縫鋼管購買注意事項

1、去大型的常規鋼管公司購買。正規大公司一般從國內比較知名的大型無縫鋼管企業采購或，質量得到保證。

2、要查看有無縫鋼管生產企業出具的產品質量證明書和實行生產許可證管理的證書編號。

3、挑選合適的規格，因為不同規格的無縫鋼管應用于不同的領域中，其作用也有所不同。

4、挑選不同工藝的無縫鋼管，因為無縫鋼管可分為冷軋和熱軋，生產工藝不同，鋼管的特點也不同，適用領域自然也有差別。

5、同一規格的無縫鋼管可以向不同的制造商咨詢，并反復比較，它們遠低于平均值，則不能購買。

6、注意觀察，無縫鋼管的表面是不允許有裂紋、結疤和折疊等缺陷的。

給你找了，然后過來的，你看看吧，希望對你有用。

補充：：：：600的都是焊接管道，公稱直徑和外徑沒有對應關系！

壓力管道標準規格

dn-公稱直徑

ф－外徑大外徑系列dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

小外徑系列

dn15-ф18mm，dn20-ф25mm

dn25-ф32mm，dn32-ф38mm

dn40-ф45mm，dn50-ф57mm

dn65-ф73mm，dn80-ф89mm

dn100-ф108mm，dn125-ф133mm

dn150-ф159mm，dn200-ф219mm

dn250-ф273mm，dn300-ф325mm

dn350-ф377mm，dn400-ф426mm

dn450-ф480mm，dn500-ф530mm

dn600-ф630mm，

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母d來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5mm，用d108*5表示，塑料管也用外徑表示，如de63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用dn表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5-5）＝98mm，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號dn表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

好了，今天關于“無縫鋼管尺寸對照”的話題就講到這里了。希望大家能夠通過我的講解對“無縫鋼管尺寸對照”有更全面、深入的了解，并且能夠在今后的學習中更好地運用所學知識。
